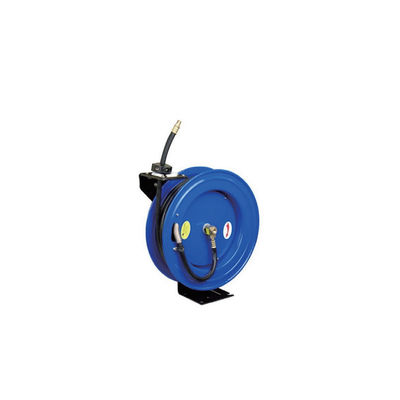

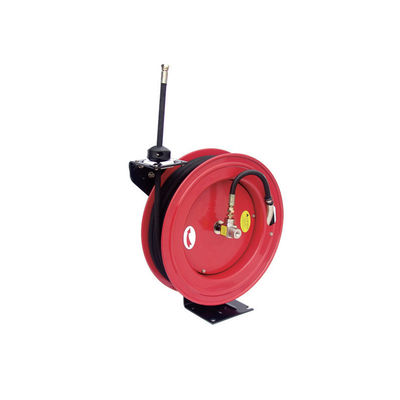

قرقره های شلنگ هوا با قابلیت جمع شدن خودکار سری YEEDA YD53
قرقره های شلنگ هوا با قابلیت جمع شدن خودکار درجه حرفه ای با طول شیلنگ 10 تا 30 متر و فشار کاری 20 تا 30 بار که برای کارگاه ها، کارخانه ها و مراکز خدمات طراحی شده است.
مشخصات محصول
1. خلاصه پارامترهای خاص مدل
| سری (گروه شماره مدل) |
مدل |
مواد شیلنگ |
شناسه شیلنگ |
طول شیلنگ |
فشار کاری |
اندازه اتصال |
برنامه کلیدی |
| DIY اقتصادی عقب خودرو (310) |
YD53-001 |
شیلنگ انعطاف پذیر آلمان |
1/4 اینچ |
10 متر |
30 بار |
1/4 اینچ |
خانه DIY، ابزارهای پنوماتیک کارگاهی کوچک |
| YD53-002 |
شیلنگ انعطاف پذیر آلمان |
3/8 اینچ |
8 متر |
30 بار |
3/8 اینچ |
شستشو در مقیاس کوچک، مصارف صنعتی سبک |
| YD53-003 |
شیلنگ انعطاف پذیر آلمان |
3/8 اینچ |
10 متر |
30 بار |
3/8 اینچ |
عملیات ابزار پنوماتیک سیار |
| پنوماتیک با قابلیت برگشت خودکار (320) |
YD53-004 |
شیلنگ انعطاف پذیر آلمان |
1/4 اینچ |
15 متر |
30 بار |
1/4 اینچ |
خدمات هوایی کارگاهی متوسط، تعمیر و نگهداری ناوگان |
| YD53-005 |
شیلنگ انعطاف پذیر آلمان |
3/8 اینچ |
15 متر |
30 بار |
3/8 اینچ |
روانکاری کارخانه تولید، وظایف تعمیر |
| YD53-006 |
شیلنگ انعطاف پذیر آلمان |
1/2" |
10 متر |
30 بار |
1/2" |
ابزارهای شستشوی سنگین، جریان هوای بالا |
| YD53-007 |
شیلنگ انعطاف پذیر آلمان |
1/2" |
12 متر |
30 بار |
1/2" |
توزیع هوای تاسیسات صنعتی |
| جمع شدن خودکار (330) |
YD53-008 |
شلنگ لاستیکی هیبریدی |
3/8 اینچ |
20 متر |
20 بار |
3/8 اینچ |
تامین هوای سربار کارگاه بزرگ، تعمیر و نگهداری |
| YD53-009 |
شلنگ لاستیکی هیبریدی |
1/2" |
15 متر |
20 بار |
1/2" |
مراکز خدمات خودرو، تعمیر ناوگان |
| YD53-010 |
شلنگ لاستیکی هیبریدی |
3/8 اینچ |
30 متر |
20 بار |
3/8 اینچ |
خدمات هوایی در سطح انبار، ابزارهای مسافت طولانی |
| YD53-011 |
شلنگ لاستیکی هیبریدی |
1/2" |
20 متر |
20 بار |
1/2" |
تعمیر و نگهداری صنایع سنگین، شستشو در مقیاس بزرگ |
2. مشخصات ساختاری جهانی
| دسته ویژگی |
مشخصات خاص |
| مصالح ساختمانی |
فولاد سنگین درجه حرفه ای (قاب قرقره، پایه، پست پشتیبانی)؛ 1 اینچ محور فولادی جامد |
| پایان |
پوشش پودر CPC اختصاصی بادوام (ضد زنگ، مقاوم در برابر خوردگی در برابر روغن، آب و گرد و غبار صنعتی) |
| طراحی دیسک |
دیسک های چرخش و نوک رباتیک CNC با لبه های نورد شده (استحکام، ایمنی و دوام بیشتر) |
| گزینه های نصب |
بازوی راهنمای قابل تنظیم برای نصب روی نیمکت، دیوار، سقف و وسیله نقلیه (صرفه جویی در فضا، چیدمان محل کار انعطاف پذیر) |
| چرخش و پایداری |
پایه فولادی یک تکه گیج سنگین 1/4 اینچ + پایه پشتیبانی (حداکثر پایداری)؛ بلبرینگ های دقیق روغن کاری شده (چرخش قرقره صاف) |
| عملکرد اصلی |
قابلیت جمع شدن/بازگشت خودکار (از بین بردن گره خوردگی شلنگ، ذخیره سازی آسان پس از استفاده) |
جزئیات محصول
حلقههای شلنگ هوای جمعشونده خودکار سری YEEDA YD53 چالشهای کلیدی مدیریت شلنگ هوا را حل میکنند: شلنگهای درهم، دسترسی محدود، دوام ضعیف و فضای کاری نامرتب. باسری 3 برای نیازهای مختلف + ساخت فولاد سنگین + طراحی چند پایهآنها به عنوان نقاط قوت اصلی، کارایی را برای وظایف مربوط به هوا در سراسر صنایع بازتعریف می کنند.
1. 3 Series: Tailored to Every Demand
- 310 Series (اقتصادی DIY): ایده آل برای دست سازهای خانگی و کارگاه های کوچک با طول شلنگ کوتاه تا متوسط (8 تا 10 متر)، فشار 30 بار و شلنگ انعطاف پذیر آلمانی برای کارهای سبک مانند پیچ گوشتی های پنوماتیک یا شستشوهای کوچک.
- سری 320 (پنوماتیک صنعتی): برای مصارف صنعتی متوسط تا سنگین با طول شیلنگ 15 متر، فشار 30 بار و شیلنگ آلمانی بادوام برای روغن کاری کارخانه تولیدی، تعمیر و نگهداری ناوگان و عملیات ابزار سنگین طراحی شده است.
- سری 330 (کشش سنگین): برای مصارف صنعتی و تجاری در مقیاس بزرگ با شلنگ های بسیار بلند (15-30 متر)، شلنگ لاستیکی هیبریدی (انعطاف پذیری و مقاومت در برابر سایش برتر) و فشار 20 بار برای خدمات هوایی در انبار، مراکز خودرو و تعمیر و نگهداری سنگین ساخته شده است.
2. دوام سنگین: ساخته شده برای ماندگاری
- ساخت و ساز فولادی و پوشش CPC: قاب فولادی سنگین، محور جامد 1 اینچی و پوشش پودری CPC در برابر زنگ زدگی، ضربه و سایش صنعتی مقاوم است—عمر خدمات بیش از 8 سال، دو برابر قرقره های پلاستیکی است. دیسک های چرخش CNC با لبه های نورد شده از آسیب شلنگ جلوگیری می کند و ایمنی اپراتور را تضمین می کند.
- بلبرینگ دقیق و پایه پایدار: بلبرینگ های دقیق روغن کاری شده چرخش قرقره را به صورت نرم (بدون گیر کردن) امکان پذیر می کنند، در حالی که پایه فولادی یک تکه و پایه پشتیبانی، قرقره را در حین استفاده ثابت نگه می دارد - حتی زمانی که شلنگ کاملاً کشیده شده است.
3. نصب انعطاف پذیر و عقب خودکار: راحتی تعریف شده است
- گزینه های چند کوه: بازوی راهنمای قابل تنظیم برای نصب روی نیمکت، دیوار، سقف یا وسیله نقلیه، در مقایسه با قرقرههای روی زمین، 50 درصد از فضای کار را کاهش میدهد. نصب روی سقف، شیلنگ ها را از زمین دور نگه می دارد و از خطرات زمین خوردن جلوگیری می کند.
- طراحی خودکار جمع شدنی/بازگشتی: سیم پیچ دستی شلنگ را از بین می برد - پس از استفاده، شلنگ به طور خودکار به داخل قرقره جمع می شود و زمان راه اندازی/تمیز کردن را تا 40 درصد کاهش می دهد. از گره خوردن شلنگ جلوگیری می کند و عمر شلنگ را افزایش می دهد.
سناریوهای کاربردی
1. مرکز خدمات خودرو (YD53-009، سری 330)
سناریو مورد نیاز: یک مرکز تعمیرات خودرو روزانه 20 خودرو را با استفاده از ابزارهای بادی (آچار، دریل ضربه ای) و تجهیزات شستشو انجام می دهد. این مرکز به شیلنگهایی با دوام و دوربرد نیاز دارد که مرتب بمانند.
فرآیند عملیات:
- نصب: YD53-009 (شلنگ لاستیکی هیبریدی 15 متری، شناسه 1/2 اینچی) را در سقف بالای هر محل تعمیر نصب کنید؛ به سیستم هوای فشرده مرکز متصل شوید
- استفاده: شیلنگ 15 متری را گسترش دهید تا به هر قسمتی از ماشین برسد (مثلاً زیرشاخه برای شستشو، محل موتور برای ابزارهای پنوماتیک). عملکرد جمع شدن خودکار شلنگ را پس از استفاده به عقب می کشد
- راندمان: 20 خودرو در 4 ساعت خدمات رسانی شده است. بدون گره خوردن شلنگ یا خطرات اصطکاک؛ شلنگ لاستیکی هیبریدی در برابر لکه های روغن و سایش مقاوم است
- دوام: قرقره فولادی با پوشش CPC در برابر ضربه های روزانه ابزارها و قطعات خودرو مقاومت می کند
اثر: دسترسی طولانی متناسب با محل تعمیر. جمع شدن خودکار باعث صرفه جویی در زمان می شود. دوام مناسب مراکز شلوغ است.
2. روانکاری کارخانه تولید (YD53-005، سری 320)
سناریو مورد نیاز: یک کارخانه روزانه 15 دستگاه صنعتی را با استفاده از ابزارهای روانکاری پنوماتیک روانکاری می کند. فاصله ماشین ها از هم 10 تا 12 متر است که به شلنگ انعطاف پذیر نیاز دارند.
فرآیند عملیات:
- راه اندازی: YD53-005 (شلنگ منعطف آلمانی 15 متری، شناسه 3/8 اینچی) را روی دیوارهای بین محفظه های دستگاه نصب کنید؛ به منبع هوای کارخانه متصل شوید.
- روانکاری: شیلنگ 15 متری را برای رسیدن به نقاط روغن کاری هر دستگاه گسترش دهید. فشار 30 بار ابزار روانکاری پنوماتیک را تامین می کند
- سازماندهی: عقب کشیدن خودکار شلنگ را از کف کارخانه دور نگه می دارد و از آسیب ماشین آلات یا چرخ دستی ها جلوگیری می کند
- قابلیت اطمینان: پایه فولادی و یاتاقانهای دقیق عملکرد پایدار را تضمین میکنند - بدون توقف در اثر گیر کردن قرقره
اثر: درازمدت دهانه های ماشین را پوشش می دهد. Auto-Rewind سازمان را حفظ می کند. طراحی صنعتی متناسب با شرایط کارخانه
3. کارگاه خانگی DIY (YD53-001، سری 310)
سناریو مورد نیاز: یکی از علاقه مندان به کارهای خانگی از ابزارهای پنوماتیک (تفنگ میخی، سنباده) و ابزارهای شستشوی کوچک استفاده می کند. این کارگاه فضای محدودی دارد و به یک حلقه شلنگ جمع و جور و با کاربری آسان نیاز دارد.
فرآیند عملیات:
- نصب: YD53-001 (شلنگ انعطاف پذیر آلمانی 10 متر، شناسه 1/4 اینچی) را روی یک میز کار نصب کنید؛ به یک کمپرسور هوای قابل حمل متصل شوید
- وظایف DIY: شلنگ 10 متری را گسترش دهید تا از تفنگ های میخکوبی برای نجاری یا ابزارهای شستشوی کوچک برای تمیز کردن استفاده کنید. شیلنگ سبک وزن به راحتی قابل مانور است
- ذخیره سازی: عقب کشیدن خودکار شلنگ را پس از استفاده به داخل قرقره جمع می کند و باعث صرفه جویی در فضا در کارگاه کوچک می شود.
- راحتی: فشار 30 بار تمام ابزارهای سبک DIY را کنترل می کند و شیلنگ آلمانی به اندازه کافی برای فضاهای تنگ انعطاف پذیر است.
اثر: طراحی فشرده متناسب با کارگاه های کوچک. استفاده آسان برای وظایف DIY مناسب است. عقب کشیدن خودکار باعث صرفه جویی در فضای ذخیره سازی می شود.
سوالات متداول
Q1: شلنگ به طور ناهموار جمع می شود یا گیر می کند. چگونه این را رفع کنیم؟
A1: جمع شدن ناهموار معمولاً به دلیل پیچ خوردگی شلنگ یا زباله است. راه حل ها:
- شلنگ را صاف کنید: قبل از جمع کردن، شلنگ را به طور کامل دراز کنید تا پیچ و تاب ها از بین برود - پیچ و تاب باعث گیر کردن می شود
- مسیر قرقره را تمیز کنید: مسیر داخلی قرقره را با یک پارچه خشک پاک کنید تا گرد و غبار، روغن یا مواد زائد از بین برود (تجمیع بلوکهای جمعشوندگی صاف را مسدود میکند)
- بلبرینگ ها را روغن کاری کنید: هر سه ماه یکبار مقدار کمی روان کننده مبتنی بر لیتیوم را به یاتاقان های دقیق بمالید - بلبرینگ های خشک اصطکاک را افزایش داده و باعث چسبندگی می شوند.
این مراحل عقب نشینی خودکار صاف را بازیابی می کنند.
Q2: آیا می توان از سری 330 (شلنگ لاستیکی هیبریدی) در فضای باز استفاده کرد؟
A2: بله، اما با احتیاطات. شیلنگ لاستیکی هیبریدی در برابر آب و هوای ملایم (باران، برف خفیف) و تغییرات دما (-10℃ ~ +60 درجه سانتیگراد) مقاومت می کند، و آن را برای مناطق سرپوشیده در فضای باز (مانند درهای گاراژ، کارگاه های سرپوشیده) مناسب می کند. با این حال:
- از نور مستقیم خورشید اجتناب کنید: قرار گرفتن طولانی مدت در معرض اشعه ماوراء بنفش می تواند به مرور زمان لاستیک را تخریب کند - اگر در فضای باز نصب می شود از پوشش UV استفاده کنید.
- جلوگیری از یخ زدگی: شلنگ را از هوای فشرده در دمای کمتر از 0 درجه سانتیگراد تخلیه کنید - رطوبت یخ زده می تواند به شلنگ و قرقره آسیب برساند.
- از قرار گرفتن در معرض مواد شیمیایی اجتناب کنید: شیلنگ را از مواد شیمیایی خشن (مانند پاک کننده های صنعتی) که ممکن است لاستیک را خراب کنند، دور نگه دارید.
Q3: اتصال هوا نشت می کند. موضوع چیست؟
A3: نشت هوا در اتصالات ناشی از شل بودن اتصالات یا ساییدگی مهر و موم است. رفع:
- اتصالات را محکم کنید: از آچار استفاده کنید تا اتصالات ورودی/خروجی شلنگ را به آرامی سفت کنید (سفت شدن بیش از حد ممکن است به رزوه ها آسیب برساند)
- مهر و موم را جایگزین کنید: حلقه های O-رینگ لاستیکی داخل اتصالات را بررسی کنید - اگر ترک خورده یا فرسوده شده اند، آنها را با حلقه های O-رینگ عرضه شده توسط سازنده تعویض کنید (درزگیرهای فرسوده شایع ترین علت نشتی هستند)
- موضوعات را بررسی کنید: اطمینان حاصل کنید که رزوه های اتصال جدا نشده اند. اگر رزوه ها آسیب دیدند اتصالات اتصال را تعویض کنید
Q4: چگونه مدل مناسب را برای نیازهای خود انتخاب کنم؟
A4: انتخاب را بر اساس نوع کار، طول شلنگ و فشار قرار دهید:
- DIY/استفاده خانگی: سری 310 (YD53-001/002/003) را انتخاب کنید — شلنگ های کوتاه (8-10 متر)، فشار 30 بار و طراحی سبک وزن برای ابزارهای سبک
- کاربری صنعتی متوسط: سری 320 (YD53-004/005/006/007)—شلنگ های 15 متری، فشار 30 بار و شیلنگ آلمانی بادوام را برای تولید یا نگهداری ناوگان انتخاب کنید.
- استفاده سنگین/تجاری: سری 330 (YD53-008/009/010/011) را انتخاب کنید - شیلنگ های بسیار بلند (15-30 متر)، شلنگ لاستیکی هیبریدی و فشار 20 بار برای مراکز خودرو یا انبارهای بزرگ
همچنین، شناسه شلنگ را با نیازهای جریان هوای ابزار خود مطابقت دهید (1/4 اینچ برای ابزارهای کوچک، 1/2 اینچ برای ابزارهای با جریان بالا).
