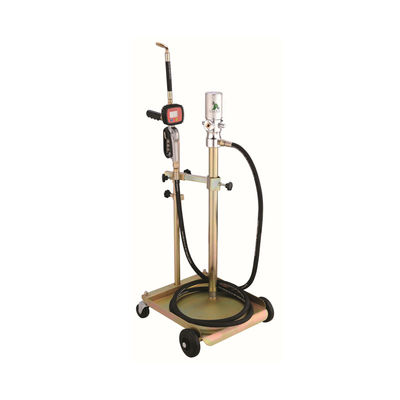

پخش کننده روغن چرخ دستی YD51-012A: 18 لیتر در دقیقه، ± 0.5٪ دقت، برای کارگاه ها / کارخانه ها / مزارع
مشخصات محصول
خلاصه پارامتر اصلی
| دسته بندی اجزا |
مشخصات خاص |
| مدل |
YD51-012A (کیت توزیع کننده روغن 3:1 سوار بر چرخ دستی، ایده آل برای پخش روغن سیار در کارگاه ها، گاراژها و تاسیسات صنعتی) |
| نوع محصول |
کیت یکپارچه: پمپ روغن با هوا + چرخ دستی مدولار + شیلنگ توزیع + متر دیجیتال |
| پمپ روغن با هوا |
- نسبت تراکم:3:1 (انتقال موثر روغن های با ویسکوزیته متوسط را امکان پذیر می کند)
- اتصالات:ورودی هوا (F1/4"G)، خروجی روغن (M1/2"G)
- رتبه بندی فشار:فشار کاری (8 بار)، حداکثر. فشار جریان (24 بار)
- عملکرد:مصرف هوا (100 لیتر در دقیقه)، ظرفیت نسبی (18 لیتر در دقیقه)، قطر لوله مکش (42 میلی متر)
- روغن های مناسب:روغن موتور، روغن مصنوعی، روغن هیدرولیک، روغن دنده (تا ویسکوزیته SAE130)
|
| چرخ دستی مدولار |
- ظرفیت:سازگاری درام 20-60 کیلوگرم (مناسب با اشکال/اندازه های مختلف ظروف)
- تحرک:2 چرخ ثابت + 2 چرخ چرخ (مانور آسان در کف کارگاه)
- ویژگی ها:پشتیبانی پمپ + دستگاه گیره درام (درام/پمپ را در حین حرکت محکم می کند)
- پایان:روکش روی (ضد زنگ، مناسب برای محیط های مرطوب کارگاهی)
|
| شلنگ توزیع |
- طول:4 متر (پشتیبانی از توزیع در مسافت های طولانی بدون تغییر موقعیت چرخ دستی)
- شناسه (قطر داخلی):1/2 اینچ (جریان روغن بدون مانع را تضمین می کند)
- مواد:SAE 10R2AT (مقاوم در برابر روغن، مقاوم در برابر سایش، بادوام برای استفاده سنگین)
- فشار کاری:138 بار (کنترل جریان روغن با فشار بالا)
- اتصالات:ورودی/خروجی (1/2 اینچ) (سازگار با پمپ و متر)
|
| متر دیجیتال |
- محدوده جریان:1-25 لیتر در دقیقه (با ظرفیت 18 لیتر در دقیقه پمپ مطابقت دارد)
- دقت:± 0.5٪ (اندازه گیری دقیق روغن برای صورتحساب یا ردیابی موجودی را تضمین می کند)
- رتبه بندی فشار:حداقل فشار کاری (5 بار)، حداکثر فشار کاری (100 بار)
- دمای کاری:-20℃ ~ +60℃ (سازگار با گاراژهای سرد یا فضاهای صنعتی گرم)
- نخ ورودی روغن:1/2 Bsp/NPSM (سازگار با خروجی شلنگ)
|
نتایج تست عملکرد
| مورد آزمایشی |
شرایط تست |
نتیجه تست |
| دقت توزیع |
از متر دیجیتال برای پخش 10 لیتر، 20 لیتر و 25 لیتر روغن دنده SAE100 استفاده کنید. |
حجم های اندازه گیری شده: 10.02 لیتر، 20.01 لیتر، 25.03 لیتر - همه در محدوده دقت ± 0.5٪ |
| تحرک و ثبات |
چرخ دستی (با یک درام 60 کیلوگرمی) را در طبقات ناهموار کارگاه حرکت دهید (فاصله 50 متر) |
مانورهای چرخ دستی به آرامی از طریق چرخ گردان. چرخ های ثابت ثبات را حفظ می کنند. درام توسط دستگاه گیره ایمن باقی می ماند |
| مقاومت در برابر فشار |
پمپ را با حداکثر فشار جریان (24 بار) به مدت 2 ساعت با روغن هیدرولیک کار کنید |
شیلنگ (SAE 10R2AT) هیچ تورم یا نشتی را نشان نمی دهد. پمپ جریان ثابت 18 لیتر در دقیقه را حفظ می کند |
| سازگاری با دما |
متر و شیلنگ دیجیتال را در دمای -20 درجه سانتیگراد (ذخیره سرد) و +60 درجه سانتیگراد (کارگاه گرمایش) تست کنید. |
متر دقت را حفظ می کند. شیلنگ انعطاف پذیر باقی می ماند (بدون شکنندگی در دمای پایین یا نرم شدن در دمای بالا) |
جزئیات محصول
کیت توزیع کننده روغن YD51-012A 3:1 بر روی چرخ دستی، چالش های کلیدی توزیع روغن سیار را حل می کند: "تحرک محدود، اندازه گیری نادقیق، و راه اندازی دست و پا گیر". باطراحی یکپارچه 4 در 1 + دقت بالا + تحرک ناهمواربه عنوان نقاط قوت اصلی، کارایی را برای انتقال روغن کارگاهی و صنعتی بازتعریف می کند:
طراحی یکپارچه 4 در 1: راحتی و صرفه جویی در فضا
- راه حل همه کاره:پمپ هوا، چرخ دستی مدولار، شیلنگ 4 متری و متر دیجیتال را در یک کیت ترکیب می کند - بدون نیاز به خرید یا مونتاژ قطعات جداگانه. این باعث صرفه جویی 30 درصدی در زمان راه اندازی و حذف مشکلات سازگاری بین قطعات می شود.
- چرخ دستی کارآمد در فضا:چرخ دستی روکش روی هم درام و هم پمپ را نگه می دارد و فضای ذخیره سازی را تا 50 درصد در مقایسه با پمپ ها و درام های مستقل کاهش می دهد. طراحی جمع و جور آن از طریق درهای استاندارد کارگاه (عرض ≥80 سانتی متر) جا می گیرد.
توزیع دقیق و عملکرد قدرتمند
- ± 0.5% دقت سنج دیجیتال:اندازه گیری دقیق روغن را برای کارهایی مانند صورتحساب مشتری (به عنوان مثال، تعمیرگاه های خودرو) یا ردیابی موجودی (مانند تاسیسات صنعتی) فعال می کند. بر خلاف گیج های دستی که خطای 2±% دارند، این متر از عدم توزیع بیش از حد یا کم توزیع اطمینان می دهد.
- پمپ نسبت تراکم 3:1:جریان 18 لیتر در دقیقه و حداکثر فشار 24 بار را ارائه می دهد و روغن های با ویسکوزیته متوسط (تا SAE130) را به راحتی مدیریت می کند. لوله مکش 42 میلی متری به کف درام می رسد، روغن باقیمانده (≤1 لیتر در هر 60 کیلوگرم درام) را به حداقل می رساند و ضایعات را کاهش می دهد.
تحرک و دوام ناهموار
- چرخ دستی سنگین:ظرفیت 20 تا 60 کیلوگرم، روکش روی، و طراحی 4 چرخ (2 چرخ ثابت + 2 چرخ) حرکت را در کارگاه ها آسان می کند - حتی با یک درام کامل 60 کیلوگرمی. دستگاه گیره درام از نشت در حین حمل و نقل جلوگیری می کند که یک ویژگی ایمنی حیاتی است.
- شیلنگ مقاوم در برابر سایش:شیلنگ SAE 10R2AT در برابر تخریب روغن و سایش فیزیکی مقاوم است، با فشار کاری 138 بار که از شیلنگ های لاستیکی استاندارد (معمولا 80 بار) بهتر عمل می کند. در دماهای شدید (20- ~ 60 درجه سانتیگراد) انعطاف پذیر است و استفاده در تمام طول سال را تضمین می کند.
سناریوهای کاربردی
خدمات تعویض روغن کارگاه تعمیرات خودرو
سناریو مورد نیاز:یک تعمیرگاه خودرو روزانه 30 خودرو (هر کدام به 4 تا 5 لیتر روغن موتور نیاز دارد) سرویس می دهد و از بشکه های 60 کیلوگرمی استفاده می کند. مغازه برای کاهش زمان کار به یک تلگراف سیار و دقیق نیاز دارد.
فرآیند عملیات:
- راه اندازی: یک درام روغن 60 کیلوگرمی را از طریق دستگاه گیره به چرخ دستی ثابت کنید. ورودی هوای F1/4 اینچ پمپ را به کمپرسور هوای مغازه وصل کنید؛ شیلنگ 4 متری و متر دیجیتال را وصل کنید.
- توزیع: از متر برای تنظیم حجم مورد نیاز استفاده کنید (به عنوان مثال، 4 لیتر برای یک سدان). پمپ روغن را با 18 لیتر در دقیقه - 4 لیتر در 13 ثانیه تحویل می دهد
- تحرک: چرخ دستی را بین محل های تعمیر (فاصله 50 متری) حرکت دهید تا چندین خودرو را بدون تغییر مکان درام سرویس دهید.
- دقت: متر هر توزیع را ثبت می کند و بررسی های موجودی آخر روز را ساده می کند
اثر:طراحی موبایل باعث صرفه جویی در نیروی کار می شود. متر دقیق ضایعات نفت را کاهش می دهد. جریان 18 لیتر در دقیقه تقاضای روزانه بالا را برآورده می کند.
تعمیر و نگهداری ماشین آلات صنعتی
سناریو مورد نیاز:یک کارخانه تولیدی 15 ماشین هیدرولیک (هر کدام به 20 لیتر روغن هیدرولیک ماهیانه نیاز دارند) نگهداری می کند و روغن را در بشکه های 60 کیلوگرمی ذخیره می کند. این گیاه به یک تلگراف پایدار و مقاوم در برابر فشار برای روغن با ویسکوزیته بالا نیاز دارد.
فرآیند عملیات:
- راه اندازی: پمپ را روی تکیه گاه چرخ دستی نصب کنید. اتصال به منبع هوای کارخانه (8 بار)؛ شلنگ را به ورودی روغن دستگاه وصل کنید
- توزیع: پمپ را با حداکثر فشار 24 بار کار کنید تا 20 لیتر روغن هیدرولیک (SAE120) را در ~67 ثانیه انتقال دهید. متر از پر نشدن بیش از حد اطمینان می دهد
- دوام: روکش روی ترولی در برابر گرد و غبار کارخانه مقاومت می کند. شیلنگ (SAE 10R2AT) فشار 24 بار را بدون نشتی کنترل می کند
- کارایی: یک تکنسین می تواند تمام 15 دستگاه را در 2.5 ساعت نگهداری کند - نصف زمان توزیع دستی
اثر:عملکرد فشار بالا متناسب با نیازهای روغن هیدرولیک. ساخت بادوام شرایط کارخانه را تحمل می کند.
خدمات تجهیزات کشاورزی (در محل)
سناریو مورد نیاز:یک تیم خدمات کشاورزی 10 تراکتور (هر کدام به 15 لیتر روغن دنده نیاز دارد) در محل نگهداری می کند. این تیم به یک تلگراف قابل حمل نیاز دارد که در دمای سرد (5- درجه سانتیگراد) و گرم (35 درجه سانتیگراد) در فضای باز کار کند.
فرآیند عملیات:
- راه اندازی: چرخ دستی (با یک درام 60 کیلوگرمی) را در یک کامیون خدمات بار کنید. در مزرعه، چرخ دستی را نزدیک تراکتورها قرار دهید
- توزیع: از متر دیجیتال برای توزیع 15 لیتر روغن دنده (SAE130) در هر تراکتور در 50 ثانیه استفاده کنید. شلنگ 4 متری بدون حرکت دادن چرخ دستی به مخازن روغن تراکتور می رسد
- سازگاری با دما: متر دقت را در -5 ℃ حفظ می کند. شیلنگ برای حمل آسان انعطاف پذیر باقی می ماند
- قابلیت حمل: اندازه جمع و جور واگن برقی در کامیون جا می گیرد. کاستورها در مسیرهای مزرعه شنی کار می کنند
اثر:تحرک در محل نیازهای مزرعه را برآورده می کند. مقاومت در برابر دما با شرایط فضای باز سازگار است.
سوالات متداول
Q1: متر دیجیتال در حین استفاده پیام خطا را نشان می دهد. چگونه عیب یابی کنیم؟
A1: پیام های خطا معمولاً از مشکلات فشار یا اتصال ناشی می شوند. راه حل ها:
- فشار کاری را بررسی کنید:اطمینان حاصل کنید که پمپ حداقل 5 بار (حداقل برای متر) را ارائه می دهد - فشار پایین باعث ایجاد خطاهای "LOW PRESS" می شود.
- موضوع ورودی را بررسی کنید:رزوه ورودی روغن 1/2 Bsp/NPSM را ببندید (اتصالات شل باعث ایجاد شکاف هوا و پیام های "خطای جریان" می شود)
- تنظیم مجدد کنتور:برای رفع اشکالات موقت، متر را خاموش و روشن کنید. اگر خطاها همچنان ادامه داشت، برای کالیبره کردن کنتور با سازنده تماس بگیرید
Q2: آیا چرخ دستی می تواند درام های سنگین تر از 60 کیلوگرم (به عنوان مثال 80 کیلوگرم) را تحمل کند؟
پاسخ 2: خیر. حداکثر ظرفیت چرخ دستی 60 کیلوگرم است - تجاوز از این حد باعث می شود:
- آسیب به چرخ دستی:چرخها یا چرخهای ثابت ممکن است تحت وزن اضافی خم شوند یا بشکنند
- خطرات ایمنی:دستگاه گیره درام نمی تواند درام های سنگین را محکم کند، که منجر به ریختن احتمالی یا واژگون شدن درام می شود
- کاهش تحرک:مانور دادن به واگن برقی حتی روی سطوح صاف دشوار خواهد بود. برای درامهای 80 کیلوگرمی، از یک چرخ دستی سنگین استفاده کنید (مقدمه 100 کیلوگرم) و سازگاری با پمپ YD51-012A را جداگانه بررسی کنید.
Q3: شیلنگ در هوای سرد (20- درجه سانتیگراد) سفت می شود. چگونه آن را انعطاف پذیر نگه داریم؟
A3: برای حفظ انعطاف پذیری شلنگ در دماهای پایین:
- شیلنگ را از قبل گرم کنید:قبل از استفاده، شلنگ را به مدت 10 دقیقه در یک پتوی گرم شده بپیچید (روی 10-15 درجه سانتیگراد تنظیم کنید) - این کار باعث نرم شدن مواد SAE 10R2AT می شود.
- پرهیز از پیچ خوردگی:شلنگ را در صورت عدم استفاده به صورت پیچ خورده (تا نشده) نگهداری کنید - پیچ خوردگی مواد را ضعیف می کند و شکنندگی را افزایش می دهد.
- از افزودنی روغن با دمای پایین استفاده کنید:مقدار کمی از کاهنده ویسکوزیته روغن (سازگار با نوع روغن شما) را مخلوط کنید تا نقطه انجماد روغن کاهش یابد و فشار وارده بر شیلنگ کاهش یابد.
Q4: چگونه می توان پمپ و متر را برای جلوگیری از آلودگی متقاطع هنگام تعویض انواع روغن تمیز کرد؟
A4: با تمیز کردن کامل از آلودگی متقابل جلوگیری می شود:
- پمپ را بشویید:5-10 لیتر از نوع روغن جدید را از طریق پمپ عبور دهید تا روغن باقیمانده قدیمی شسته شود
- شیلنگ را تمیز کنید:شلنگ را جدا کنید و آن را با روغن جدید (یا یک حلال سازگار، به عنوان مثال، الکل های معدنی برای روغن های مبتنی بر نفت) بشویید.
- کالیبره کردن کنتور:پس از تمیز کردن، برای اطمینان از دقت، کنتور را با 10 لیتر روغن جدید تست کنید
- پاک کردن قطعات خارجی:چرخ دستی و بیرون پمپ را با یک پارچه خشک تمیز کنید تا بقایای روغن پاک شود. هرگز بین روغن های ناسازگار (به عنوان مثال، روغن معدنی به روغن مصنوعی) بدون تمیز کردن کامل تغییر ندهید
