ابزار کشش توپی چرخ آویز بلند نوع 14 عددی
جزئیات محصول:
محل منبع: | ژجیانگ ، چین |
نام تجاری: | YEEDA |
شماره مدل: | YD55-003 |
پرداخت:
مقدار حداقل تعداد سفارش: | 50PCS |
---|---|
جزئیات بسته بندی: | جعبه کارتن |
زمان تحویل: | 30-45 روز |
شرایط پرداخت: | T / T |
قابلیت ارائه: | 1000PCS / ماه |
اطلاعات تکمیلی |
|||
شماره مدل: | YD55-003 | نام: | کشنده تحمل کننده یاطاقان جدا کننده یاطاقان 14 عددی |
---|---|---|---|
مواد: | کروم وانادیوم استیل | سطح: | فسفاته خاکستری |
روند: | جعلی | طبقه بندی: | چرخ دنده |
کاربرد: | کشنده جهانی تحمل | بسته بندی: | مورد رنگ داخلی و کارتن اصلی |
بندر: | شانگهای / نینگبو ، چین | ||
برجسته: | ابزار کشش توپی چرخدار 14 عددی,ابزار کشش چرخدار چرخدار فک بلند,ابزار برداشت تحمل چرخ عقب 14 عددی |
توضیحات محصول
کشنده تحمل کننده یاطاقان جدا کننده یاطاقان 14 عددی
قرقره دنده فک بلند شکاف دار نوع 2 "3"
امکانات:
- جداکننده های تحمل 2 اینچ و 3 اینچ.
- قطره جعلی و عملیات حرارتی.
- ابزارهای جدا کننده با کش و میله های میله ای برای طیف گسترده ای از کارهای کششی استفاده می شود
- میله عرضی کشش 5 "با پیچ مجبور 6-1 / 4" یا هر یک از جدا کننده های بلبرینگ همچنین ممکن است به طور جداگانه یا در ترکیب با کشنده ها یا ابزارهای دیگر استفاده شود.
- قالب قالب را برای ذخیره نگه دارید.

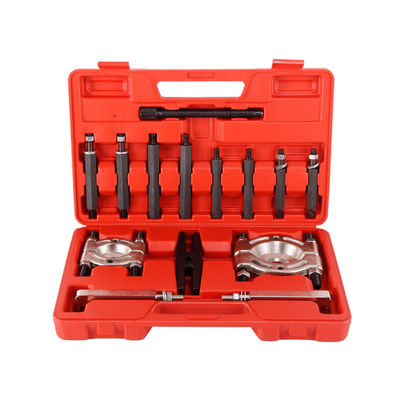

بسته بندی شامل (14 عدد):
- ساخت قطره جعلی

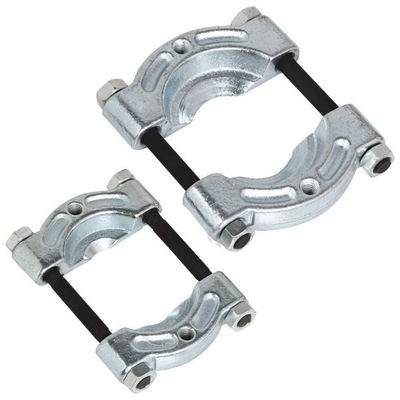

- دو فک جدا کننده یاتاقان (تقسیم کننده) - 2 "" و 3 ""
- پاهای فرمت: 5 "" - 4 عدد
- پاهای فرمت: 4 "" - 4 عدد
- آداپتور مرکز یوغ: 6 "" - 1 عدد
- نوار سر Puller: 6.9 اینچ - 1 عدد
- قلاب: 2 عدد
- پیچ های مجبور
- مشخصات فنی:
- مواد: فولاد ، آهن ، پلاستیک
- اندازه کلی: 14.5 9. 9.4 2. 2.4 "" (LxWxH)
- GW: 12.98 پوند
- تعداد: 14 عدد
راهنمای کاربری:
اقدامات احتیاطی مونتاژ
- 1. فقط طبق این دستورالعمل ها جمع شوید.مونتاژ نامناسب می تواند خطرات ایجاد کند.
- 2. در هنگام مونتاژ از عینک های ایمنی و دستکش های سنگین کار با تایید ANSI استفاده کنید.
- 3. قسمت مونتاژ را تمیز و دارای نور مناسب نگه دارید.
- 4- حین مونتاژ افراد عادی را از منطقه دور نگه دارید.
- 5- هنگام خستگی یا تحت تأثیر الکل ، مواد مخدر یا دارو جمع نشوید.
اقدامات احتیاطی ایمنی خاص
- 1. مطمئن باشید که فک های جدا کننده قبل از اقدام به جدا شدن ، به طور مساوی بین نیمه های تحمل قرار گرفته اند.
- 2. پيچ سرب (5) بايد در محوري قرار گيرد كه بلبرينگ ها در آن كشيده مي شوند تا از آسيب رسيدن شافت يا محفظه ياتاقان جلوگيري شود.
- 3. با قرار دادن ایمن (و به طور مربع) فک ها در اطراف محفظه یاتاقان ، از خرج کردن یا خراشیدن اجتناب کنید.
- 4- هنگام جدا كردن سر پيچ از روي قاب ، از مراقبت استفاده كنيد تا به نخ ها آسيب نرسد.از انتهای Lead Screw سر و صدا کنید.
دستورالعمل های عملیاتی
کشیدن یاتاقان ها از شافت
- 1. اندازه مناسب فک جدا کننده یاطاقان (2 یا 14) را برای اندازه بلبرینگ (2.2 "~ 3" یا 2 ") که از شافت خارج می شود ، انتخاب کنید.
- 2. مهره های فک جداکننده (3) را به اندازه کافی شل کنید تا فک ها در پشت محفظه یاتاقان قرار بگیرند.
- 3. با استفاده از آچار (شامل نمی شود) ، شروع به محکم بستن مهره ها کنید تا زمانی که فک ها به طور ایمن در پشت محفظه یاتاقان قرار بگیرند.

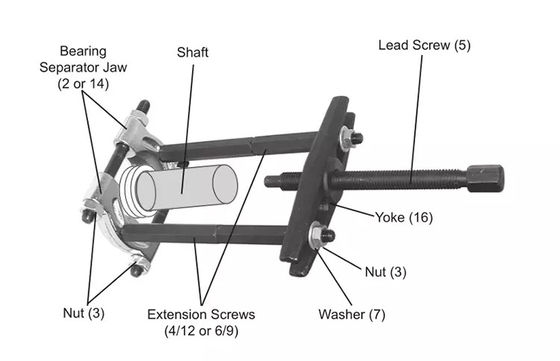

- 4. هر دو پیچ فرمت از همان طول (4/12 یا 6/9) را به جدا کننده یاتاقان پیچ کنید
فک ها همانطور که در زیر نشان داده شده است.
توجه: از پیچ های اضافی با طول های مختلف استفاده نکنید.
- 5. یوك 6 اینچی (16) را روی پیچهای فرمت قرار داده و با واشر (7) و مهره (3) محكم كنید.
- 6. پیچ سرب (5) را به یوغ پیچ کنید تا زمانی که به مرکز شافت محل نصب بلبرینگ ها برسد.
- 7. با استفاده از آچار ، پیچ اسکرو را در جهت عقربه های ساعت بچرخانید تا جایی که محفظه یاتاقان از شافت شروع به حرکت کند.
- 8. چرخش را ادامه دهید؟ پیچ پیچ تا زمانی که محفظه یاتاقان از شافت خارج شود.
- 9. پیچ پیچ را با چرخاندن آن در خلاف جهت عقربه ساعت جدا کنید.
- 10. محفظه یاتاقان را بردارید.
